Essiccatore ad armadio Multispray®

Massima resa, ergonomia, sicurezza e flessibilità per qualsiasi lotto di prodotto. Sono le qualità che contraddistinguono da sempre un l'essiccatore ad armadio Multispray®, frutto della consolidata esperienza Italvacuum nelle applicazioni di processo delle industrie chimiche, farmaceutiche e cosmetiche.

Ma non è tutto, perché l'importante valore aggiunto che differenzia l'essiccatore statico  dagli impianti convenzionali è la garanzia di pulizia totale della camera interna e di tutte le piastre radianti, nel rispetto delle sempre più restrittive normative FDA e delle norme di buona fabbricazione cGMP. Grazie al sistema brevettato di lavaggio rapido C.I.P. Multispray®, infatti, è possibile effettuare la bonifica completa dell’impianto in pochi minuti, in modo ripetibile e certificabile, minimizzando il consumo di liquido di lavaggio.

Gli essiccatori industriali sono adatti a qualsiasi tipo di applicazione e di utilizzo grazie alle versioni a piastre fisse e a piastre estraibili, quest'ultima particolarmente indicata per impieghi multiprodotto.

Inoltre, per la produzione di principi farmaceutici altamente attivi (high potency API) e attività di R&D, Italvacuum ha sviluppato l'essiccatore da laboratorio LaboDry.

Certificazioni  Multispray
Applications

Pharmaceuticals

Fine Chemicals

Chemistry

Cosmetics

Food Ingredients & Additives

R&D

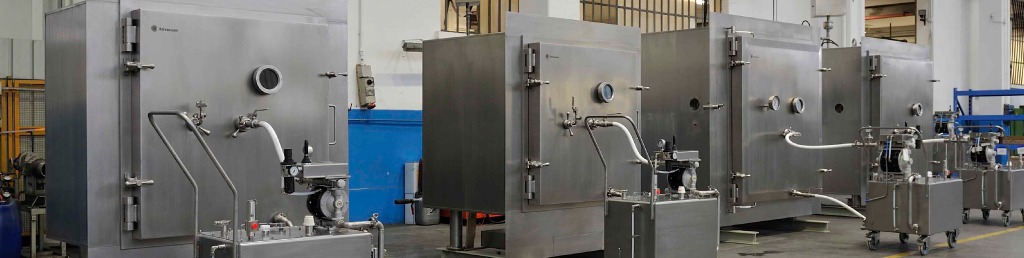

Armadio essiccatore

Essiccatore ad armadio industriale, costituito da una serie di piastre radianti, offre i più alti standard di lavorazione di grandi quantità e in laboratorio. Si tratta di un essiccatore ad armadio dotato di camera d'essiccazione (o di essicamento) le piastre sono riscaldate mediante circolazione di fluido, per il miglior processo di essiccazione industriale sul mercato.

Essiccatore statico

Caratteristiche tecniche

  • Superficie utile d’essiccamento da 0,15 a 32 m2
  • Sistema brevettato di lavaggio rapido C.I.P. Multispray®
  • Distribuzione del fluido ottimizzata per una perfetta uniformità di temperatura
  • Lavorazioni meccaniche di assoluta precisione per elevati vuoti di funzionamento
  • Costruzione e geometrie completamente lisce e perfetta lucidatura delle piastre radianti per una completa e facile pulizia, nel rispetto delle più stringenti norme cGMP
  • Minima rugosità delle superfici, profili arrotondati e massima accessibilità dell’interno
  • Bacinelle "particle-free" per il completo recupero del prodotto
  • Diffusore di azoto per il flussaggio del gas in modo uniforme su ogni singola piastra
  • Porta riscaldata ad ulteriore garanzia del processo
  • Predisposizione all’installazione in camera pulita
  • Rivestimento a tenuta stagna della porta
  • Sistema di apertura automatica della porta
Richiedi informazioni

Essiccatore da laboratorio LaboDry

Essiccatore da laboratorio LaboDry è stato sviluppato appositamente per il trattamento di principi farmaceutici altamente attivi (high potency API). Questo macchinario rispondere alle esigenze produttive anche di piccoli lotti, con superficie utile di essiccamento a partire da 0,15 m². La versione dell'essiccatore da laboratorio prevede la realizzazione a celle separate e accessori ausiliari montati a skid, con predisposizione per il montaggio in glove box

Essiccatore da laboratorio

Essiccatore ad armadio: Versione con piastre fisse

Multispray è un essiccatore farmaceutico ideale specialmente nella sua versino a piastre fisse. I prodotti farmaceutici più pregiati e delicati richiedono infatti estrema pulizia e assenza di possibili agenti contaminanti.

I ripiani fissi soddisfano tali requisiti grazie alla particolare geometria liscia delle piastre radianti, alla minima rugosità delle superfici di lavorazione, ai profili arrotondati e alla massima accessibilità dell’interno. Infine, per facilitare le operazioni di pulizia dell'essiccatore, il fondo dell'armadio è inclinato verso la porta così da favorire l'allontanamento e lo scarico delle acque di lavaggio dopo l'utilizzo.

L'ampia flangiatura anteriore e l'arretramento dei supporti di sostegno permettono una facile installazione ad incasso in parete, consentendo di isolare la camera pulita dal locale tecnico.

Essiccatore ad armadio: Versione a piastre estraibili

L'essiccatore ad armadio Multispray® a ripiani estraibili assicura tutti i vantaggi della versione a piastre fisse, ma offre un importante valore aggiunto: è infatti dotato di piastre assemblate su un’unica struttura completamente removibile, per garantire la totale accessibilità di tutte le superfici esposte al processo. Un'innovazione che rende ancora più facile la pulizia totale dell'impianto e minimizza il rischio di cross contamination in caso di frequente cambio campagna.

Grazie alla connessione al circuito di riscaldamento mediante due innesti rapidi, esterni alla camera, il pacco piastre può essere estratto senza dover scaricare il fluido riscaldante dal suo interno.

Il pacco piastre viene estratto con l'ausilio di un carrello idraulico esterno, completamente in acciaio inossidabile, dotato di ruote in polimero antistatico. Tale carrello permette all'operatore di movimentare velocemente il pacco piastre in estrema sicurezza e senza sforzi. L’impiego del carrello idraulico esterno, inoltre, non richiede la presenza di rotaie o di ruote all’interno dell’armadio, che creerebbero grandi difficoltà per la pulizia e l’esecuzione dello swab test.

Materiali Costruttivi

Per le parti a contatto con il prodotto è previsto l'impiego di acciaio inossidabile AISI 316L (1.4404). Per applicazioni particolari dove esistono problematiche connesse con l'aggressività dei prodotti o solventi trattati, l'essiccatore ad armadio è dotato di materiali come AISI 904L (1.4539), ALLOY C-22 (2.4602), oppure rivestimenti anti-corrosivi FDA approved, quali ad esempio PFA.
Le parti esterne sono costruite con acciaio inossidabile AISI 304L (1.4307).

Prove d'essiccamento semi-industriali

Italvacuum dispone di una gamma completa di impianti pilota, che permettono di effettuare prove d'essiccamento semi-industriali e di laboratorio sui prodotti del cliente. Durante le prove è possibile, senza rompere il vuoto, prelevare campioni di prodotto e in ogni istante variare i parametri di processo al fine di determinare l'ideale andamento del ciclo d'essiccamento. In questo modo viene offerta al cliente la possibilità di effettuare la scelta tecnologica più adatta alle proprie esigenze.

L'esecuzione delle prove d’essiccamento viene formalizzata con la stesura di un rapporto dettagliato con grafici sull'andamento dei principali parametri e considerazioni conclusive.

Richiedi informazioni
Prove d'essiccamento

La garanzia di una bonifica completa

Gli essiccatori statici sono concepiti per rendere le operazioni di pulizia assolutamente rapide, efficaci, ripetibili e certificabili. Il sistema di lavaggio rapido brevettato, composto da diffusore C.I.P. e unità mobile di lavaggio, permette di effettuare la bonifica della camera e dei ripiani interni in pochi minuti, minimizzando il consumo del liquido. Questo è il grande valore aggiunto che contraddistingue gli essiccatori ad armadio dagli essiccatori convenzionali. Oltre alla pulizia totale delle parti interne, questo esclusivo sistema di lavaggio tutela l'incolumità dell'operatore, evitando che questi rimanga a contatto prolungato con eventuali residui di prodotto e solventi presenti all’interno dell’essiccatore. Inoltre la chiusura perfettamente stagna e lo speciale design di Multispray® eliminano il rischio di dispersione del liquido di lavaggio nell'ambiente circostante

Diffusore C.I.P. Multispray®

Il diffusore C.I.P. MULTISPRAY®, dotato di testine di lavaggio capaci di pulire efficacemente le pareti e i ripiani interni, viene rapidamente installato sulla porta dell’essiccatore. Le testine sono state appositamente progettate e sviluppate da Italvacuum in materiali compatibili con il processo e per garantire la massima efficacia di pulizia con il minimo consumo di liquido di lavaggio.

Unità mobile di lavaggio

L’unità mobile di lavaggio è costituita da un serbatoio in acciaio inox ed è completa di pompe pneumatiche a membrana in PTFE, che alimentano il diffusore C.I.P. in modo ottimale, garantendo la massima efficacia di pulizia.

Il ciclo di lavaggio è azionato e gestito tramite un quadro comandi pneumatico posizionato sull’unità mobile. Per rendere il sistema operativo, è sufficiente effettuare il collegamento all’aria compressa.

Una valvola permette di raccogliere esternamente il liquido contaminato dopo aver effettuato il lavaggio o di farlo ricircolare. Un'ulteriore garanzia contro le dispersioni di liquido nell'ambiente circostante.

L’unità mobile di lavaggio è dotata di ruote in polimero antistatico, risultando così conforme alle direttive ATEX e norme cGMP, ed inoltre consentendone una facile e sicura movimentazione.

Efficienza certificata

Il sistema brevettato di lavaggio rapido C.I.P. Multispray® assicura un'efficacia superiore al 98% con le piastre all’interno dell’armadio e del 100% con il pacco piastre estratto dalla camera d’essiccazione. Tale risultato è certificato da una prova di lavaggio eseguita da personale specializzato e qualificato con l’impiego di riboflavina come agente tracciante. L’operazione di lavaggio eseguita garantisce un risultato ottimale e ripetibile nel tempo.

Pulizia esterna

Gli essiccatori sono facili da pulire anche esternamente grazie al rivestimento a tenuta stagna della porta. Inoltre l’ampia flangiatura anteriore e l'arretramento dei supporti di sostegno permettono l’installazione ad incasso in parete, separando completamente la camera pulita dal locale tecnico

I punti di forza

  • Massima flessibilità produttiva
  • Massima resa anche su piccoli lotti di prodotto
  • Ideale per applicazioni multiprodotto e veloci passaggi da una campagna di prodotto all’altra.
  • Sistema brevettato di lavaggio rapido C.I.P. Multispray®, che permette il lavaggio automatico della camera interna in modo veloce e sicuro/li>
  • Perfetta uniformità di temperatura
  • Valori di vuoto elevati
  • Geometrie completamente lisce e perfetta lucidatura delle piastre radianti
  • Cura assoluta dei dettagli costruttivi
  • Bacinelle con configurazione "particle-free" per il completo recupero del prodotto
  • Ergonomia ideale, massima facilità di utilizzo e totale sicurezza
  • Predisposizione all’installazione in camera bianca.

Essiccatore sottovuoto

Oltre all’essiccatore ad armadio, Italvacuum è in grado di fornire anche i componenti che completano l'impianto per renderlo un essiccatore sottovuoto, opportunamente dimensionati per soddisfare ogni esigenza di processo:

  • Gruppo alto vuoto mediante la pompa del vuoto Saurus939
  • Gruppo di condensazione sottovuoto per la riduzione dei tempi d’essiccazione e il recupero dei solventi estratti
  • Gruppo di riscaldamento e raffreddamento per la termoregolazione del sistema
  • Quadro di controllo con PLC per la gestione completa dell’impianto, dotato di software certificabile secondo la normativa CFR 21 Parte 11, in grado di garantire la riproducibilità tra i lotti essiccati e di interfacciarsi con sistemi di supervisione centralizzati.
Essiccatore sottovuoto - Multispray

Dimensioni

Gli essiccatori statici sotto vuoto Italvacuum presentano le più ampie possibilità di dimensionamento.

Fixed shelves version

Modello EO,2 S EO,5 S E1 S E1,5 S E1,75 S E2,5 S E3,5 S
Inner volume lt 250 600 1150 1530 1960 2730 4000
Inner dimensions
(W x D x H)
mm 570x560x790 670x1060x840 1040x1060x1045 1040x1060x1385 1270x1060x1455 1550x1060x1660 1550x1560x1660
Number of heating shelves -- 6 7 9 11 13 15 15
Heating shelves dimension
(W x D)
mm 500x500 600x1000 970x1000 970x1000 1200x1000 1480x1000 1480x1480
Number of trays -- 6 14 36 44 52 90 60
Trays dimensions
(W x D x H)
mm 480x480x40 600x480x40 480x480x40 480x480x40 600x480x40 480x480x40 710x710x40
Useful surface area m2 1,4 4 8,3 10 15 20,7 30,2

W = width D = depth H = height

Extractable shelves version

Modello EO,33 P.E E0,9 P.E E1,6 P.E E2,7 P.E E3.9 P.E E5.5 P.E
Inner volume lt 340 900 1660 2600 3400 5200
Inner dimensions
(W x D x H)
mm 600x650x870 760x1185x1000 1140x1185x1230 1380x1185x1590 1660x1185x1720 1820x1685x1690
Number of heating shelves -- 6 7 9 13 15 28
Heating shelves dimension
(W x D)
mm 500x500 600x1000 970x1000 1200x1000 1480x1000 750x1500
Number of trays -- 6 14 36 52 90 56
Trays dimensions
(W x D x H)
mm 480x480x40 600x480x40 480x480x40 600x480x40 480x480x40 750x750x40
Useful surface area m2 1,4 4 8,3 15 20,7 31,5

W = width D = depth H = height
