Um eine homogenere Korngrößenverteilung wiederherzustellen, werden Klumpenbrecher eingesetzt: mechanische Systeme zur Desagglomeration, die Agglomerate zerkleinern, die sich während der verschiedenen Verarbeitungsschritte bilden können.
Zu den wichtigsten verfügbaren Ausführungen gehören elektrisch und pneumatisch angetriebene Klumpenbrecher. Beide Technologien erfüllen dieselbe Grundfunktion, unterscheiden sich jedoch hinsichtlich Prozesskontrolle, Leistung, Energieeffizienz und Einsatzbedingungen.
Wie funktioniert ein elektrischer Klumpenbrecher?
Ein elektrischer Klumpenbrecher nutzt einen Motor, der die Drehbewegung auf die Zerkleinerungselemente überträgt, die in der Regel aus Messern bestehen, die auf einer Welle montiert sind.
Die kombinierte Wirkung von Schneiden, Prall und Druck ermöglicht es, Klumpen zu zerkleinern und eine gleichmäßigere Korngrößenverteilung wiederherzustellen. Dadurch wird ein kontinuierlicher Produktfluss in den nachfolgenden Prozessschritten unterstützt.
Ein wesentliches Merkmal des elektrischen Antriebs ist die Steuerung über einen Frequenzumrichter (VFD, Variable Frequency Drive), mit dem die Drehzahl der Welle und die Umfangsgeschwindigkeit der Messer stufenlos geregelt werden können. Der Regelbereich reicht dabei bis 870 U/min.
Die Drehzahl kann entsprechend den Produkteigenschaften und Prozessanforderungen angepasst werden, sodass die Intensität der mechanischen Einwirkung auf Pulver und Granulate mit unterschiedlicher Kohäsion, Restfeuchte, Schüttdichte oder Agglomerationsneigung abgestimmt werden kann.
Die präzise Regelung von Drehzahl und Drehmoment trägt außerdem dazu bei, die mechanische Belastung der rotierenden Bauteile zu reduzieren und eine höhere Betriebsstabilität zu gewährleisten. Dadurch eignet sich der elektrische Klumpenbrecher besonders für kontinuierliche Prozesse und Anwendungen, die eine präzise Prozesskontrolle erfordern.
Italvacuum-Klumpenbrecher mit elektrischem Antrieb.
Wie funktioniert ein pneumatischer Klumpenbrecher?
Ein pneumatischer Klumpenbrecher nutzt dagegen Druckluft, um die Bewegung auf die Zerkleinerungselemente zu übertragen.
Das System arbeitet typischerweise mit Drücken zwischen 4 und 7 bar. Die Betätigungsfrequenz kann entsprechend den betrieblichen Anforderungen und den Eigenschaften des verarbeiteten Materials angepasst werden.
Aus Anwendungssicht werden pneumatische Klumpenbrecher in der Regel für intermittierende Einsätze verwendet. Im Vergleich zum elektrischen Antrieb verfügen sie über eine geringere Zerkleinerungsleistung und eine weniger präzise Kontrolle der Betriebsparameter und eignen sich daher eher für Anwendungen, bei denen keine hohe Desagglomerationsleistung erforderlich ist.
Italvacuum-Klumpenbrecher mit pneumatischem Antrieb.
Elektrisch vs. pneumatisch: Effizienz und Energieverbrauch
Einer der wichtigsten Unterschiede zwischen den beiden Technologien betrifft die Energieeffizienz des Antriebssystems.
In einer technischen Analyse wurden ein ATEX-zertifizierter Drehstrommotor und ein gleichwertiger Druckluftmotor verglichen. Für beide wurden eine mechanische Nutzleistung von 3,8 kW und eine geschätzte Betriebsdauer von 2.000 Stunden pro Jahr zugrunde gelegt.
Unter den betrachteten Bedingungen ergeben sich deutlich unterschiedliche Werte:
ATEX-Elektromotor
Gesamtwirkungsgrad: ≈ 90 %
Verbrauch: 8.444 kWh/Jahr
Druckluftmotor
Gesamtwirkungsgrad: ≈ 15 %
Verbrauch: 50.667 kWh/Jahr

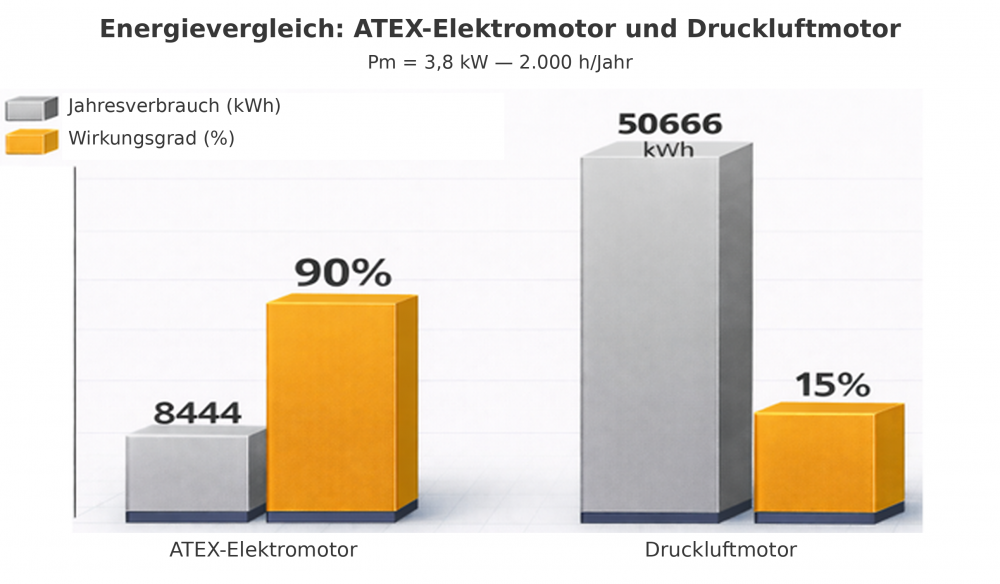

Energievergleich zwischen einem ATEX-Elektromotor und einem Druckluftmotor bei gleicher mechanischer Nutzleistung (3,8 kW) und 2.000 Betriebsstunden pro Jahr.
Im zweiten Fall berücksichtigt die Berechnung die gesamte Energiekette einschließlich des Kompressors und der Verluste im Druckluftnetz.
Bei gleicher mechanischer Nutzleistung benötigt das pneumatische System im untersuchten Fall daher etwa sechsmal so viel elektrische Energie wie die elektrische Lösung.
Der Unterschied ist hauptsächlich auf Verluste bei der Verdichtung, Verteilung und Expansion der Luft sowie auf interne Reibungsverluste im Druckluftmotor zurückzuführen.
Bei kontinuierlichen Prozessen kann dieser höhere Energiebedarf zu höheren Kosten pro Produkteinheit und zu einer geringeren Gesamteffizienz des Systems führen.
Und wie sieht es mit den Umweltauswirkungen aus?
Der unterschiedliche Energieverbrauch spiegelt sich auch in den indirekten CO2-Emissionen wider, die mit der eingesetzten Energie verbunden sind.
Unter Annahme eines durchschnittlichen Emissionsfaktors des europäischen Stromnetzes von 0,25 bis 0,30 kg CO2 pro kWh, wie in der Analyse zugrunde gelegt, entsprechen die betrachteten Verbrauchswerte folgenden Emissionen:
- ATEX-Elektromotor: ca. 2,1 bis 2,5 Tonnen CO2/Jahr
- Druckluftmotor: ca. 12,7 bis 15,2 Tonnen CO2/Jahr
Elektrischer oder pneumatischer Klumpenbrecher: Welche Lösung ist die richtige?
Bei der Wahl zwischen den beiden Technologien sollten die Produkteigenschaften, die Nutzungshäufigkeit und die Betriebsbedingungen berücksichtigt werden.
Ein elektrischer Klumpenbrecher ist besonders geeignet, wenn:
- der Prozess kontinuierlich oder mit hoher Betriebsintensität läuft;
- eine präzise Regelung von Drehzahl und Drehmoment erforderlich ist;
- die mechanische Einwirkung an die Eigenschaften des Pulvers angepasst werden muss;
- Energieeffizienz und Verbrauchsoptimierung wichtige Kriterien sind.
- der Betrieb überwiegend intermittierend erfolgt;
- keine hohe Desagglomerationsleistung erforderlich ist;
- Einfachheit und Robustheit vorrangige Anforderungen darstellen.
Italvacuum-Klumpenbrecher für die Pulververarbeitung
Italvacuum entwickelt seit mehreren Jahrzehnten Lösungen für die Handhabung und Verarbeitung von Pulvern unter komplexen Prozessbedingungen. Bereits 1989 führte das Unternehmen mit der Entwicklung der ersten CRIOX® System Anlagen zur Verarbeitung empfindlicher Produkte unter Vakuum und in kontrollierten Umgebungen ein.
Auch Klumpenbrecher kommen in diesen Lösungen zum Einsatz, um Agglomerate zu zerkleinern, die sich bei der Verarbeitung, Trocknung oder Handhabung von Pulvern bilden können.
In das Prozesssystem integrierter Klumpenbrecher zur Zerkleinerung von Agglomeraten bei der Pulververarbeitung.
Ihre Integration in Prozesssysteme trägt dazu bei, eine gleichmäßigere Korngrößenverteilung aufrechtzuerhalten, die Fließfähigkeit des Produkts zu verbessern und die Kontinuität in den nachfolgenden Verarbeitungsschritten sicherzustellen.
Italvacuum-Klumpenbrecher sind in ATEX-Ausführung für den Einsatz in explosionsgefährdeten Bereichen erhältlich, werden gemäß den CE-Anforderungen entwickelt und unter Einhaltung der FDA- und cGMP-Standards gefertigt.
Der Einsatz von Werkstoffen wie AISI 316L und C22 gewährleistet zudem Korrosionsbeständigkeit und Kompatibilität mit kritischen Anwendungen in der Pharma-, Feinchemie- und Lebensmittelindustrie.
Eine Entscheidung mit Auswirkungen auf den gesamten Prozess
Die Wahl zwischen elektrischem und pneumatischem Antrieb betrifft nicht nur die Funktion des Klumpenbrechers: Sie kann die Prozesskontrolle, die Betriebskontinuität, den Energieverbrauch und die Gesamtenergieeffizienz der Anlage beeinflussen.
Durch die Bewertung des Systems anhand der Produkteigenschaften und Betriebsbedingungen lässt sich die für die jeweilige Anwendung am besten geeignete Konfiguration bestimmen.
