Порошок при сушке

Система Criox®, пользующаяся большим успехом во всем мире, представляет собой ротационную вакуумную сушилку/измельчитель в порошок биконической формы, способную полностью извлекать растворители и воду из влажных масс, поступающих в результате процессов центрифугирования или фильтрации.

Во время процесса сушки благодаря действию блока дробилок система Criox® измельчает любые уже существующие агломераты в массе продукта и разбивает комки, если таковые образовываются, позволяя получить сухие порошки, готовые для просеивания и упаковки в мешки.

Cистема Criox® является многоцелевым устройством. Оно предназначено для обработки самого широкого спектра возможных продуктов с кристаллической или аморфной структурой, будь то промежуточные соединения или продукты тонкого синтеза.

Оно также эффективно при сушке рыхлых, легко разлагающихся, термочувствительных и фоточувствительных продуктов, а также стерильных / инъецируемых активных фармацевтических ингредиентов (АФИ) или химически активных ингредиентов.

Система Criox® является универсальной, так как она минимизирует время, необходимое для переоборудования линии, мойки, восстановления и инспекции установки, и позволяет быстро переключаться с одной кампании по производству продукции на другую.

Устройство система Criox® безопасно для операторов, поскольку спроектировано и изготовлено в соответствии с самыми строгими правилами техники безопасности. Оно соответствует требованиям текущей надлежащей производственной практики (cGMP) и изготовлено в соответствии со стандартами ATEX, PED и ASME, включая соответствующие сертификаты.

сертификаты Criox System
Applications

Pharmaceuticals

Fine Chemicals

Chemistry

Cosmetics

Metal Powders

Food Ingredients & Additives

Colour Pigments

Характеристики

Ротационная сушилка с измельчителем комков

Форма, разработанная для обеспечения наилучших результатов

Центральный корпус системы Criox® состоит из вращающейся биконической камеры, характеризующейся мягкими линиями без краев и углов. Во время вращения эта структура гарантирует полный и непрерывный оборот высушиваемой массы и обеспечивает однородное перемешивание. Скорость вращения камеры регулируется, соответственно процесс перемешивания может быть осуществлен мягко и с умеренной скоростью. Это позволяет обрабатывать даже продукты со слабыми связями без изменения их молекулярной структуры. В стандартном исполнении детали системы Criox®, контактирующие с продуктом, изготавливаются из нержавеющей стали 316L. Однако по желанию заказчика они могут быть изготовлены из различных свариваемых материалов, таких как нержавеющая сталь Hastelloy C-22 и нержавеющая сталь 904L.
Запрос информации

Сильные стороны


  • Абсолютная безопасность для операторов, окружающей среды и продукта в соответствии со стандартами cGMP.
  • Идеальная однородность и гомогенность высушенной партии без накопления продукта.
  • Постепенное измельчение продукта в порошок во время цикла сушки.
  • Сокращение времени сушки благодаря действию блока дробилок, увеличивающего площадь поверхности продукта, подвергающегося обработке.
  • Очень низкие конечные значения влажности, которые легко попадают в пределы промилле, установленные фармакопеей.
  • Низкие рабочие температуры, гарантирующие идеальную обработку самых деликатных и чувствительных к температуре продуктов.
  • Крайне высокие конечные значения вакуума (менее 0,01 мбар).
  • Быстрая и полная выгрузка продукта благодаря конической форме и использованию вибраторов и соответствующих вспомогательных приспособлений.
  • Простота внутренней и внешней очистки с легким доступом для инспекции и проведения бактериологического исследования.
  • Широкий диапазон свариваемых материалов и внутренних покрытий.
  • Подтверждение соответствия требованиям FDA.
  • Сертификация ATEX, PED и ASME.
Патент Ciox

Максимальная простота очистки

Устройство, подходящее для нескольких продуктов, должна быть, прежде всего, простым в очистке, чтобы:

  • соответствовать процедурам проверки, установленным стандартами FDA
  • избежать загрязнения продукта
  • облегчать и ускорять смену обрабатываемых продуктов.

Простота очистки химических и фармацевтических промышленных систем обычно относится к следующим общим критериям: внутренняя промывка, oсмотр и демонтаж внутренних деталей, наружная промывка.

Внутренняя промывка

Благодаря использованию вращения камеры и действию блока дробилок, для достижения требуемых остаточных значений промилле достаточно очень малого количества полосканий небольшим количеством жидкости. Кроме того, к внутренней части камеры может быть подключено устройство C.I.P. (очистка на месте), способное распылять моющую жидкость во всех направлениях. Благодаря быстрой и полной внутренней очистке система Criox® позволяет быстро переключаться с одной продуктовой кампании на другую.

Осмотр и демонтаж внутренних деталей

Инспекцию и демонтаж внутренних частей можно осуществить, открыв люк в положении покоя. Внутри сушильной камеры системы Criox® находится только блок дробилок, который легко демонтируется благодаря их небольшому размеру, и порошковый фильтр, который извлекается снаружи простом и быстро посредством специального ключа. Кроме того, легкий доступ к внутренним деталям также позволяет легко выполнить бактериологическое исследование, требуемое нормативами FDA для проверки процедур мойки.

Наружная промывка

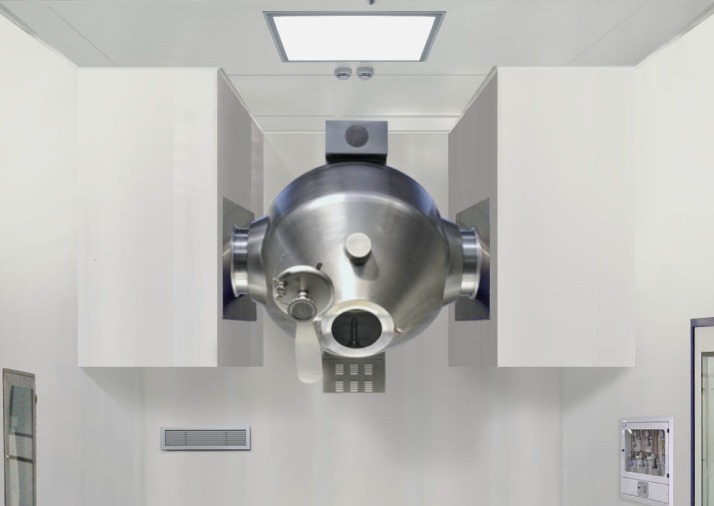

Устройство Bi-Evolution Dryer® легко очищается как внутри, так и снаружи. Благодаря водонепроницаемости корпуса всей машины (конфигурация cGMP «без частиц»), покрывающего изоляцию, электрические и гидравлические контуры, внешняя очистка чрезвычайно проста и эффективна. Эта характеристика в сочетании с концепцией «разделения», позволяет устанавливать оборудование в чистой комнате, обеспечивая герметизацию и отделение чистой комнаты от технической зоны

Системы «под ключ»

Компания Italvacuum, в дополнение к самой сушилке, может спроектировать и изготовить на своем предприятии все вспомогательные узлы для комплектации системы, правильно подбирая их размеры для удовлетворения всех технологических требований процесса:

  • блок глубокого вакуума Saurus939®
  • блок вакуумной конденсации для сокращения времени сушки и восстановления извлеченных растворителей
  • обогреваемый внешний предохранительный циклонный фильтр, предназначенный для предотвращения конденсации и потерь давления для полной защиты вакуумной линии
  • блок нагрева и охлаждения для терморегуляции системы
  • панели управления с ПЛК для полного управления установкой, снабженные программным обеспечением, которое может быть сертифицировано в соответствии с правилами CFR 21, часть 11, и гарантирует воспроизводимость высушенных партий продукта и связь с централизованными системами контроля.
Запрос информации

Дополнительное оборудование

Автоматические системы загрузки / выгрузки

Для загрузки и выгрузки продукта компания Italvacuum разработала пневматические системы, которые обеспечивают постоянное соединение с бункером cистема Criox® фиксированного соединения и подвижного элемента, создавая тем самым закрытое соединение, идеально изолированное от окружающей среды. Для каждого решения загрузки/выгрузки гибкость конструкции и особая конфигурация системы cистема Criox® позволяют использовать как двустворчатые клапаны (стандартное оборудование), так и активные или пассивные разделительные клапаны, которые монтируются непосредственно на сушилке.

Пневматический барабанный загрузчик

Для загрузки продукта также имеется пневматический барабанный загрузчик. Это устройство монтируется непосредственно на сушилке и состоит из подвижной части с пневматическим приводом, способной соединить барабан, содержащий партию продукта, подлежащего обработке, с воронкой Cистема Criox®.

Общая система выгрузки

Для продуктов, которые в виду своих особых свойств образуют отложения после сушки, компания Italvacuum разработала специальное разгрузочное устройство, которое благодаря своему вращению позволяет полностью удалять и извлекать плохо поддающиеся разгрузке высушенные продукты. Это устройство, называемое Easy Unloading, обеспечивает абсолютную вакуумную герметичность и не вызывает проблем при внутренней очистке сушилки.

Предохранительный фильтр

Опираясь на опыт, полученный при оптимизации процесса сушки, компания Italvacuum также предлагает использовать обогреваемый внешний предохранительный циклонный фильтр, предназначенный для предотвращения конденсации и потерь давления для полной защиты вакуумной линии.

Отсутствие комков

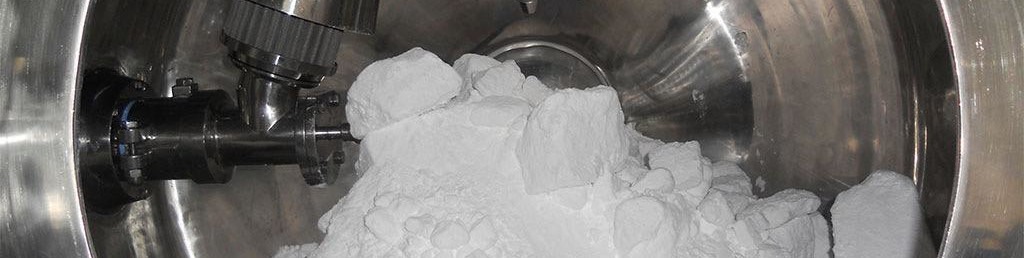

Биконическая камера не была бы настолько продуктивной без двух мощных блоков дробилок - отличительная особенность системы Criox® - позволяющих увеличить площадь поверхности обрабатываемого продукта и повысить эффективность системы измельчения в порошок. Скорость их вращения регулируется в зависимости от процесса и в любом случае их действие не вызывает механической нагрузки на обрабатываемый продукт. Используя вращение камеры, блоки дробилок попеременно входят и выходят из продукта, при этом самоочищаясь.

Группы дробилок не только препятствуют образованию агломератов, но и делают возможным измельчение высушенной массы на финальной стадии процесса. Это позволяет получать сыпучие продукты, готовые к расфасовке, или порошки с контролируемым конечным размером частиц, которые могут быть направлены на просеивание.

Использование блоков дробилок значительно сокращает время сушки, обеспечивая крайне низкий уровень остаточной влажности. Кроме того, это позволяет осуществлять процесс при низких рабочих температурах, что дает преимущество в чистоте термолабильных изделий. Валы блока дробилок оснащены совместимой с процессом системой торцевого уплотнения с двойной промывкой жидкостью, специально разработанной для обеспечения идеальной вакуумной герметичности и абсолютной чистоты высушенного продукта.

Размеры

Система Criox® предоставляется в широком диапазоне размеров, объемом от 55 до 12 000 литров. Максимальный уровень загрузки зависит от обрабатываемого продукта. Однако минимальных ограничений по загрузке не существует, так как действие блока дробилок остается эффективным даже при небольшом количестве продукта.

размеры сушилки | Criox
CRIOX System RBG
55
RBG
200
RBG
350
RBG
600
RBG
1000
RBG
1500
RBG
2000
RBG
2500
RBG
3000
RBG
4000
RBG
6000
RBG
8000
RBG
10000
RBG
12000
Total volume (l) 55 200 350 600 1000 1500 2000 2500 3000 4000 6000 8000 10000 12000
A mm 1150 1730 1950 2100 2300 2460 2600 2700 2920 3120 2560 3750 4000 4300
B mm 2060 3120 3350 3600 3800 4050 4250 4360 4650 5000 5500 5750 6500 7000
C mm 1825 2200 2400 2630 2850 3100 3160 3200 3360 3500 3850 3950 4200 4400
D mm 780 780 780 830 810 815 730 640 630 560 530 360 360 360
E mm 1520 1520 1900 2175 2425 2710 2770 2855 2975 3120 3490 3600 3900 4100
