Dans les procédés industriels de traitement des poudres et des matériaux granulaires, la formation d’agglomérats peut compromettre la coulabilité du produit, l’homogénéité granulométrique et la continuité de la production.
Pour rétablir une distribution granulométrique plus homogène, on utilise des émotteurs: des systèmes mécaniques de désagglomération conçus pour fragmenter les amas susceptibles de se former au cours des différentes étapes du procédé.
Les principales configurations disponibles comprennent les émotteurs à entraînement électrique et les émotteurs à entraînement pneumatique. Ces deux technologies remplissent la même fonction de base, mais se distinguent en matière de maîtrise du procédé, de performances, d’efficacité énergétique et de conditions d’exploitation.
Un émotteur électrique utilise un moteur pour transmettre un mouvement de rotation aux éléments de broyage, généralement constitués de lames montées sur un arbre.
L’action combinée de la coupe, de l’impact et de la compression fragmente les amas et rétablit une distribution granulométrique plus uniforme, favorisant ainsi un flux continu du produit vers les étapes de traitement suivantes.
L’un des principaux atouts de l’entraînement électrique réside dans son pilotage par variateur de fréquence (VFD – Variable Frequency Drive), qui régule en continu la vitesse de l’arbre et la vitesse périphérique des lames, sur une plage de fonctionnement pouvant atteindre 870 tr/min.
La vitesse peut être ajustée en fonction des caractéristiques du produit et des exigences du procédé, afin d’adapter l’intensité de l’action mécanique à des poudres et granulés présentant différents niveaux de cohésion, d’humidité résiduelle, de masse volumique apparente ou de tendance à l’agglomération.
La possibilité de régler avec précision la vitesse et le couple contribue également à réduire les contraintes mécaniques exercées sur les composants rotatifs et garantit une meilleure stabilité de fonctionnement. L’émotteur électrique est ainsi particulièrement adapté aux procédés continus et aux applications exigeant une maîtrise précise du traitement.
Un émotteur pneumatique utilise de l’air comprimé pour transmettre le mouvement aux éléments de broyage.
Le système fonctionne généralement à une pression comprise entre 4 et 7 bar. La fréquence d’actionnement peut être réglée en fonction des exigences opérationnelles et des caractéristiques du matériau traité.
D’un point de vue applicatif, les émotteurs pneumatiques sont généralement destinés à un fonctionnement intermittent. Par rapport aux entraînements électriques, ils offrent une capacité de broyage plus faible et une maîtrise moins précise des paramètres de fonctionnement. Ils conviennent donc davantage aux applications ne nécessitant pas une puissance de désagglomération élevée.
Brise-grumeaux Italvacuum à entraînement pneumatique.
L’une des différences les plus significatives entre les deux technologies concerne l’efficacité énergétique du système d’entraînement.
L’analyse technique a comparé un moteur électrique triphasé certifié ATEX à un moteur pneumatique équivalent, en retenant pour chacun une puissance mécanique utile de 3,8 kW et une durée de fonctionnement estimée à 2 000 heures par an.
Dans les conditions étudiées, les résultats diffèrent sensiblement:
MOTEUR ÉLECTRIQUE ATEX
Rendement global: ≈ 90 %
Consommation: 8 444 kWh/an
MOTEUR PNEUMATIQUE
Rendement global: ≈ 15 %
Consommation: 50 667 kWh/an
Dans le second cas, le calcul prend en compte l’ensemble de la chaîne énergétique, notamment le compresseur et les pertes associées au réseau d’air comprimé.
À puissance mécanique utile équivalente, le système pneumatique nécessite donc, dans le cas analysé, environ six fois plus d’énergie électrique que la solution électrique.
Cet écart s’explique principalement par les pertes générées lors de la compression, de la distribution et de la détente de l’air, ainsi que par les frottements internes du moteur pneumatique.
Dans les procédés continus, cette demande énergétique accrue peut se traduire par un coût unitaire de production plus élevé et une efficacité globale moindre du système.
L’écart de consommation énergétique se répercute également sur les émissions indirectes de CO₂ associées à l’énergie utilisée.
En retenant, comme dans l’analyse, un facteur d’émission moyen du réseau électrique européen compris entre 0,25 et 0,30 kg de CO₂ par kWh, les consommations considérées correspondent à:
Le choix entre les deux technologies doit tenir compte des caractéristiques du produit, de la fréquence d’utilisation et des conditions d’exploitation.
Un émotteur électrique est particulièrement adapté lorsque:
Depuis plusieurs décennies, Italvacuum développe des solutions destinées à la manutention et au traitement des poudres dans des conditions de procédé complexes. Dès 1989, avec le développement des premiers CRIOX® System, l’entreprise a lancé des équipements conçus pour traiter des produits sensibles sous vide et en environnement contrôlé.
Des émotteurs sont également intégrés à ces solutions afin de fragmenter les agglomérats susceptibles de se former pendant le traitement, le séchage ou la manutention des poudres.
Brise-grumeaux intégré au système de procédé pour désagréger les agglomérats lors du traitement des poudres.
Leur intégration aux systèmes de procédé contribue à maintenir une distribution granulométrique plus homogène, à améliorer la coulabilité du produit et à garantir la continuité des étapes de traitement suivantes.
Les émotteurs Italvacuum sont disponibles en version ATEX pour une utilisation en atmosphères potentiellement explosives. Ils sont conçus conformément aux exigences CE et fabriqués selon les référentiels FDA et cGMP.
L’utilisation de matériaux tels que l’acier inoxydable AISI 316L et l’alliage C22 garantit également une excellente résistance à la corrosion ainsi qu’une compatibilité avec les applications critiques des industries pharmaceutique, chimique et chimique fine.
Un choix qui influence l’ensemble du procédé
Le choix entre un entraînement électrique et pneumatique ne concerne pas uniquement le fonctionnement de l’émotteur: il peut influencer la maîtrise du procédé, la continuité opérationnelle, la consommation d’énergie et l’efficacité énergétique globale de l’installation.
Évaluer le système en fonction des caractéristiques du produit et des conditions d’exploitation permet d’identifier la configuration la mieux adaptée à chaque application.
Vous souhaitez identifier la configuration d’émotteur la mieux adaptée à votre procédé?
Contactez l’équipe Italvacuum pour échanger sur les exigences de votre application et déterminer la solution qui répond le mieux à vos besoins.
Pour rétablir une distribution granulométrique plus homogène, on utilise des émotteurs: des systèmes mécaniques de désagglomération conçus pour fragmenter les amas susceptibles de se former au cours des différentes étapes du procédé.
Les principales configurations disponibles comprennent les émotteurs à entraînement électrique et les émotteurs à entraînement pneumatique. Ces deux technologies remplissent la même fonction de base, mais se distinguent en matière de maîtrise du procédé, de performances, d’efficacité énergétique et de conditions d’exploitation.
Comment fonctionne un émotteur électrique?
Un émotteur électrique utilise un moteur pour transmettre un mouvement de rotation aux éléments de broyage, généralement constitués de lames montées sur un arbre.
L’action combinée de la coupe, de l’impact et de la compression fragmente les amas et rétablit une distribution granulométrique plus uniforme, favorisant ainsi un flux continu du produit vers les étapes de traitement suivantes.
L’un des principaux atouts de l’entraînement électrique réside dans son pilotage par variateur de fréquence (VFD – Variable Frequency Drive), qui régule en continu la vitesse de l’arbre et la vitesse périphérique des lames, sur une plage de fonctionnement pouvant atteindre 870 tr/min.
La vitesse peut être ajustée en fonction des caractéristiques du produit et des exigences du procédé, afin d’adapter l’intensité de l’action mécanique à des poudres et granulés présentant différents niveaux de cohésion, d’humidité résiduelle, de masse volumique apparente ou de tendance à l’agglomération.
La possibilité de régler avec précision la vitesse et le couple contribue également à réduire les contraintes mécaniques exercées sur les composants rotatifs et garantit une meilleure stabilité de fonctionnement. L’émotteur électrique est ainsi particulièrement adapté aux procédés continus et aux applications exigeant une maîtrise précise du traitement.

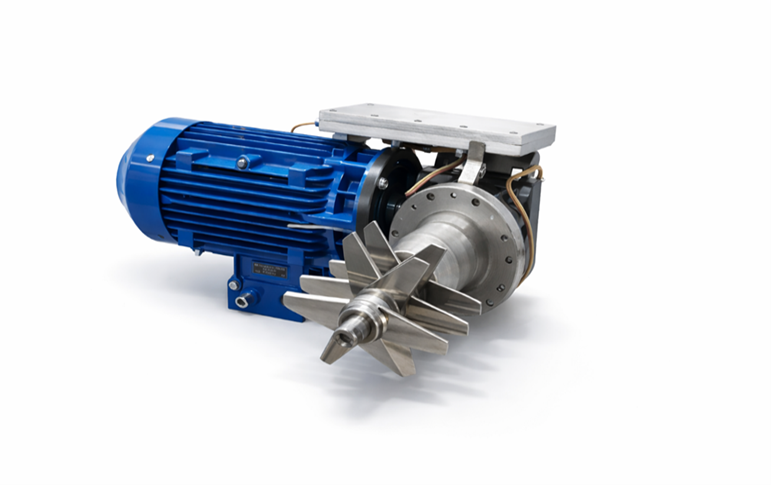

Brise-grumeaux Italvacuum à entraînement électrique.
Comment fonctionne un émotteur pneumatique?
Un émotteur pneumatique utilise de l’air comprimé pour transmettre le mouvement aux éléments de broyage.
Le système fonctionne généralement à une pression comprise entre 4 et 7 bar. La fréquence d’actionnement peut être réglée en fonction des exigences opérationnelles et des caractéristiques du matériau traité.
D’un point de vue applicatif, les émotteurs pneumatiques sont généralement destinés à un fonctionnement intermittent. Par rapport aux entraînements électriques, ils offrent une capacité de broyage plus faible et une maîtrise moins précise des paramètres de fonctionnement. Ils conviennent donc davantage aux applications ne nécessitant pas une puissance de désagglomération élevée.

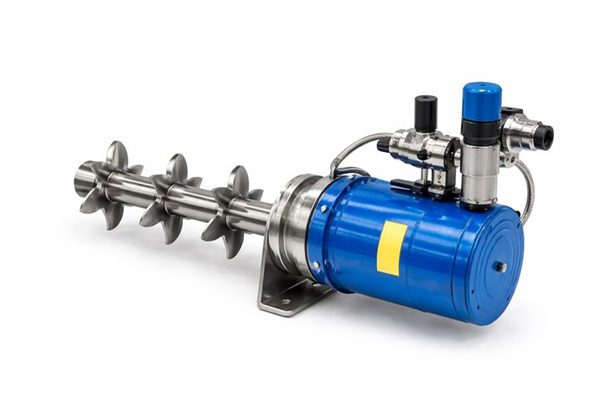

Brise-grumeaux Italvacuum à entraînement pneumatique.
Électrique ou pneumatique: efficacité et consommation énergétique
L’une des différences les plus significatives entre les deux technologies concerne l’efficacité énergétique du système d’entraînement.
L’analyse technique a comparé un moteur électrique triphasé certifié ATEX à un moteur pneumatique équivalent, en retenant pour chacun une puissance mécanique utile de 3,8 kW et une durée de fonctionnement estimée à 2 000 heures par an.
Dans les conditions étudiées, les résultats diffèrent sensiblement:
MOTEUR ÉLECTRIQUE ATEX
Rendement global: ≈ 90 %
Consommation: 8 444 kWh/an
MOTEUR PNEUMATIQUE
Rendement global: ≈ 15 %
Consommation: 50 667 kWh/an

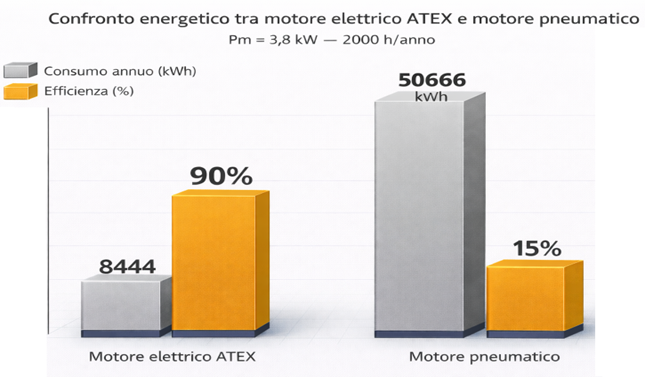

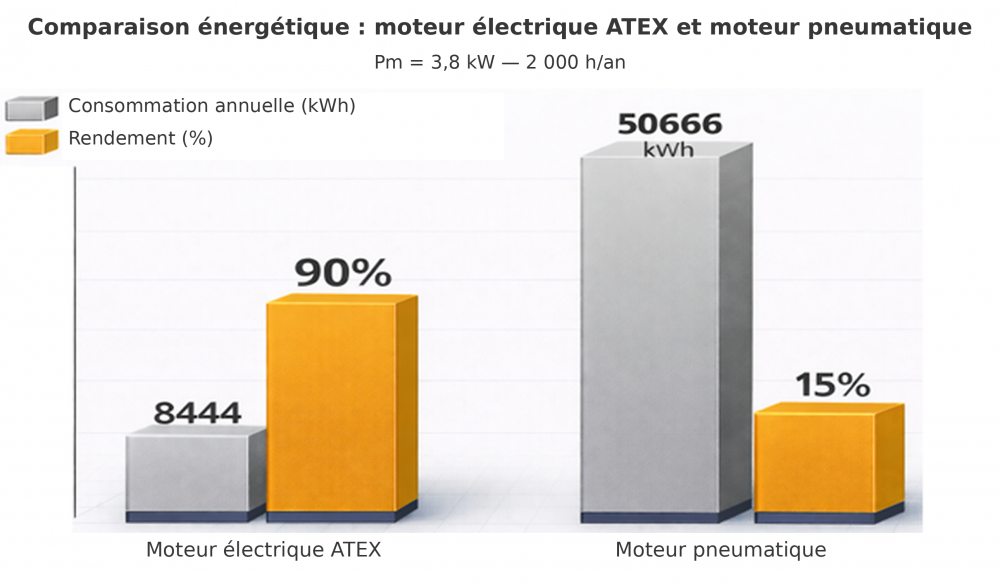

Comparaison énergétique entre un moteur électrique ATEX et un moteur pneumatique à puissance mécanique utile égale (3,8 kW) et sur 2 000 heures de fonctionnement par an.
Dans le second cas, le calcul prend en compte l’ensemble de la chaîne énergétique, notamment le compresseur et les pertes associées au réseau d’air comprimé.
À puissance mécanique utile équivalente, le système pneumatique nécessite donc, dans le cas analysé, environ six fois plus d’énergie électrique que la solution électrique.
Cet écart s’explique principalement par les pertes générées lors de la compression, de la distribution et de la détente de l’air, ainsi que par les frottements internes du moteur pneumatique.
Dans les procédés continus, cette demande énergétique accrue peut se traduire par un coût unitaire de production plus élevé et une efficacité globale moindre du système.
Quel est l’impact environnemental?
L’écart de consommation énergétique se répercute également sur les émissions indirectes de CO₂ associées à l’énergie utilisée.
En retenant, comme dans l’analyse, un facteur d’émission moyen du réseau électrique européen compris entre 0,25 et 0,30 kg de CO₂ par kWh, les consommations considérées correspondent à:
- Moteur électrique ATEX: environ 2,1 à 2,5 tonnes de CO₂/an
- Moteur pneumatique: environ 12,6 à 15,2 tonnes de CO₂/an
Émotteur électrique ou pneumatique: lequel choisir?
Le choix entre les deux technologies doit tenir compte des caractéristiques du produit, de la fréquence d’utilisation et des conditions d’exploitation.
Un émotteur électrique est particulièrement adapté lorsque:
- le procédé fonctionne en continu ou à cadence élevée ;
- un contrôle précis de la vitesse et du couple est requis ;
- l’action mécanique doit être adaptée aux caractéristiques de la poudre ;
- l’efficacité énergétique et l’optimisation des consommations constituent des critères importants.
- le fonctionnement est principalement intermittent ;
- une puissance de désagglomération élevée n’est pas nécessaire ;
- la simplicité et la robustesse sont des exigences prioritaires.
Les émotteurs Italvacuum pour le traitement des poudres
Depuis plusieurs décennies, Italvacuum développe des solutions destinées à la manutention et au traitement des poudres dans des conditions de procédé complexes. Dès 1989, avec le développement des premiers CRIOX® System, l’entreprise a lancé des équipements conçus pour traiter des produits sensibles sous vide et en environnement contrôlé.
Des émotteurs sont également intégrés à ces solutions afin de fragmenter les agglomérats susceptibles de se former pendant le traitement, le séchage ou la manutention des poudres.

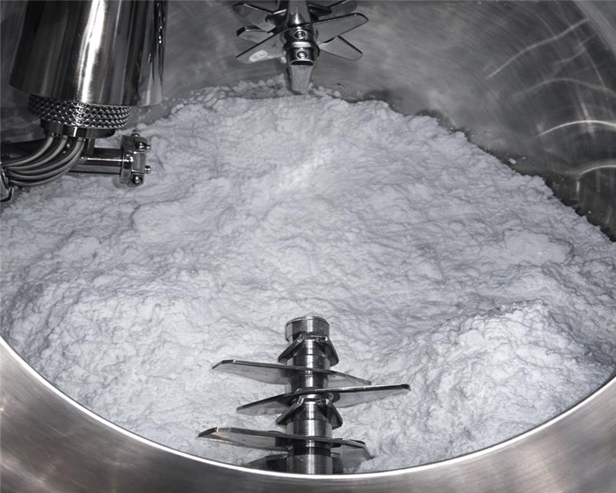

Brise-grumeaux intégré au système de procédé pour désagréger les agglomérats lors du traitement des poudres.
Leur intégration aux systèmes de procédé contribue à maintenir une distribution granulométrique plus homogène, à améliorer la coulabilité du produit et à garantir la continuité des étapes de traitement suivantes.
Les émotteurs Italvacuum sont disponibles en version ATEX pour une utilisation en atmosphères potentiellement explosives. Ils sont conçus conformément aux exigences CE et fabriqués selon les référentiels FDA et cGMP.
L’utilisation de matériaux tels que l’acier inoxydable AISI 316L et l’alliage C22 garantit également une excellente résistance à la corrosion ainsi qu’une compatibilité avec les applications critiques des industries pharmaceutique, chimique et chimique fine.
Un choix qui influence l’ensemble du procédé
Le choix entre un entraînement électrique et pneumatique ne concerne pas uniquement le fonctionnement de l’émotteur: il peut influencer la maîtrise du procédé, la continuité opérationnelle, la consommation d’énergie et l’efficacité énergétique globale de l’installation.
Évaluer le système en fonction des caractéristiques du produit et des conditions d’exploitation permet d’identifier la configuration la mieux adaptée à chaque application.
